Trasformatori di potenza in olio

I trasformatori sono costruiti secondo gli standard IEC 60076 (o altri standard a richiesta).
Per il mercato europeo si applica il regolamento Ecodesign, norma EN 50588-1.
Il nucleo è realizzato con lamierino magnetico ad alta permeabilità e bassa cifra di perdite, a gradini, taglio a 45° montaggio step-lap, con canali di raffreddamento.
I conduttori degli avvolgimenti sono in rame elettrolitico E-CU 99,9%.
In base al disegno del trasformatore, gli avvolgimenti possono essere continui a disco trasposto, a elica semplice o multipla.
I canali di raffreddamento sono fatti con stecche adeguatamente formate e anelli di guida del flusso. La commutazione sul primario è fatta sia a vuoto che con commutatore sotto carico.
Gli avvolgimenti sono essiccati in autoclave per raggiungere l’esatta dimensione ed evitare successive inelastiche rotture o ritiri.
Il trasformatore è incassato e riempito d’olio in condizioni di vuoto. La cassa è normalmente del tipo sottovuoto.

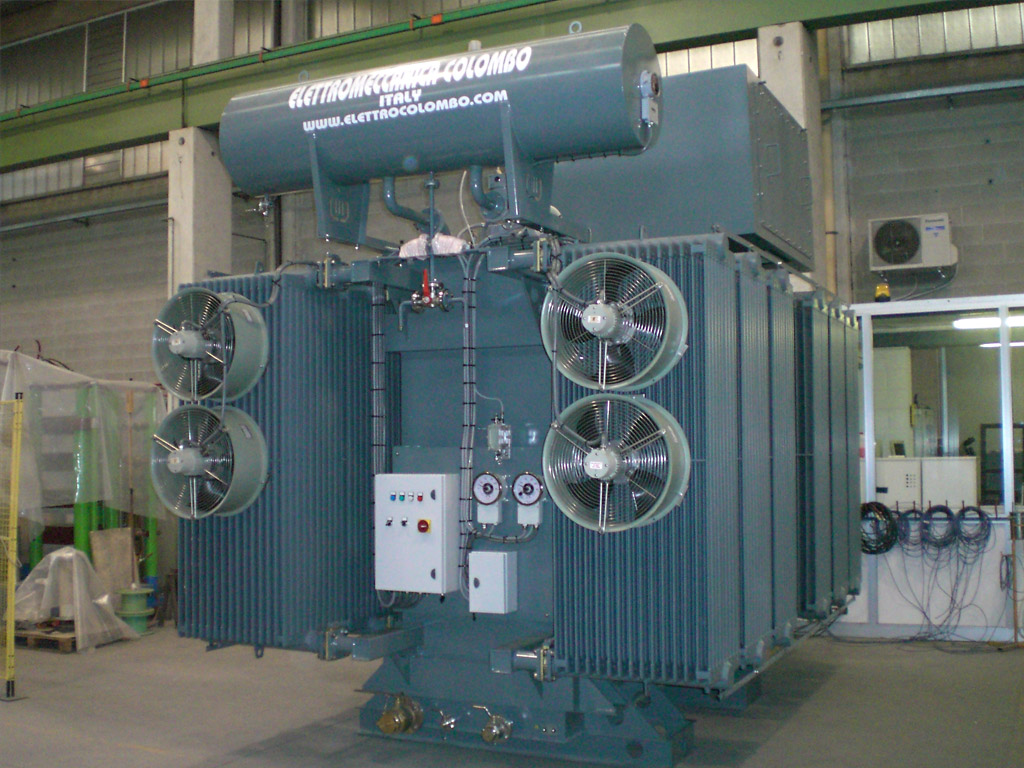

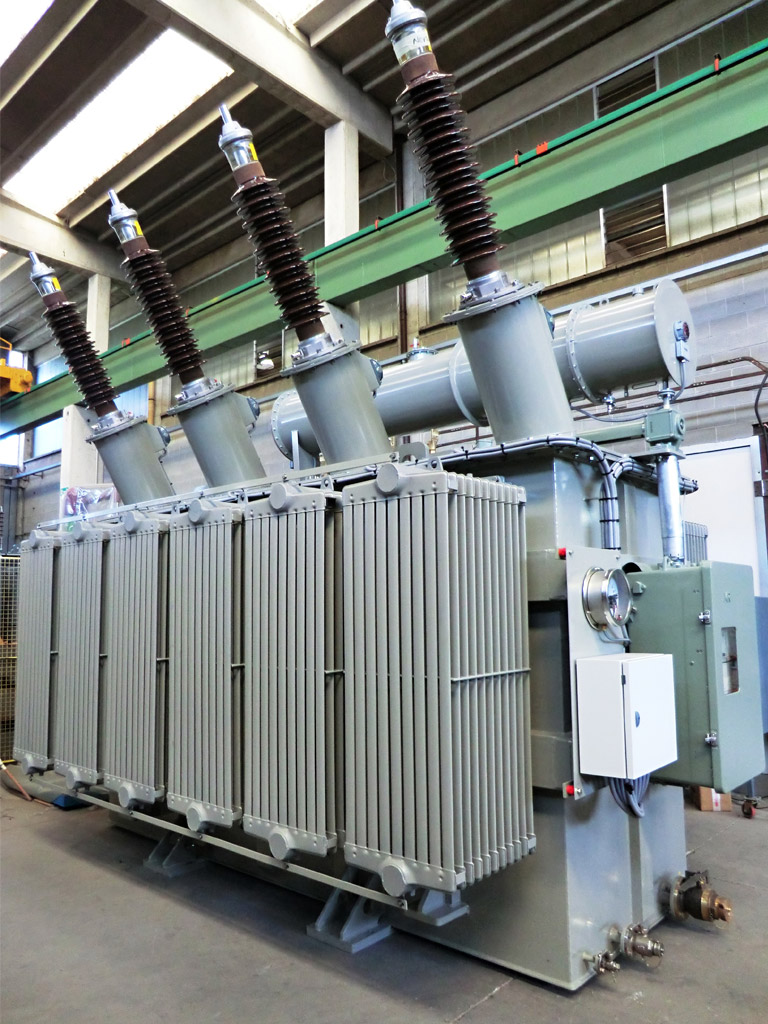

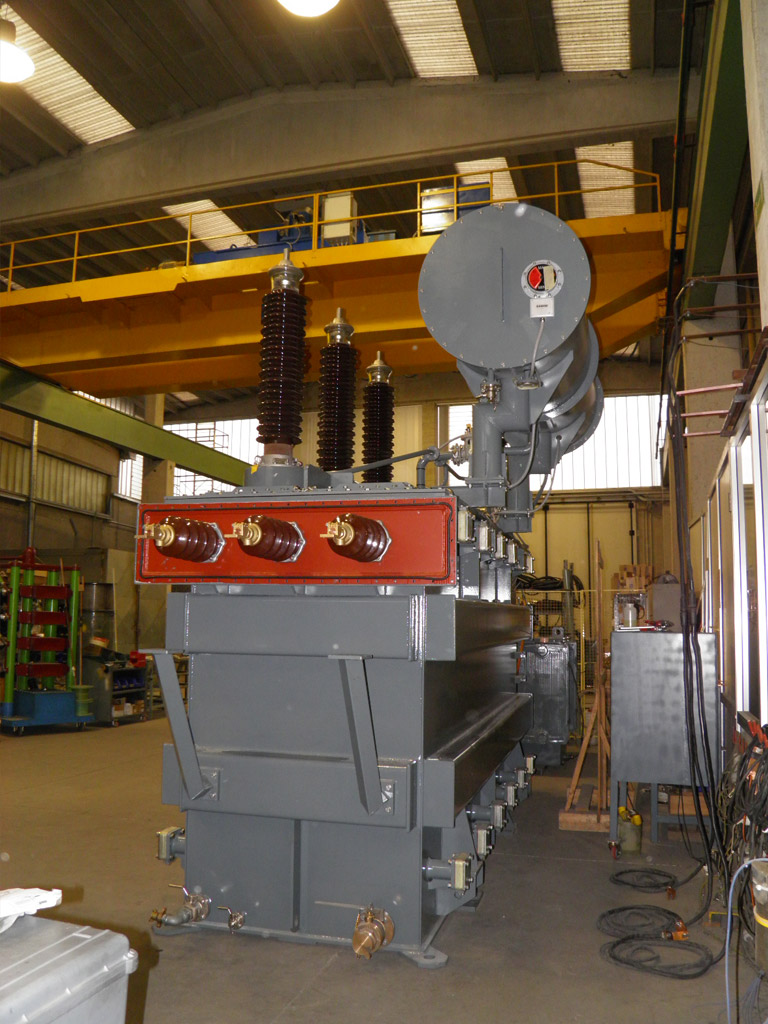

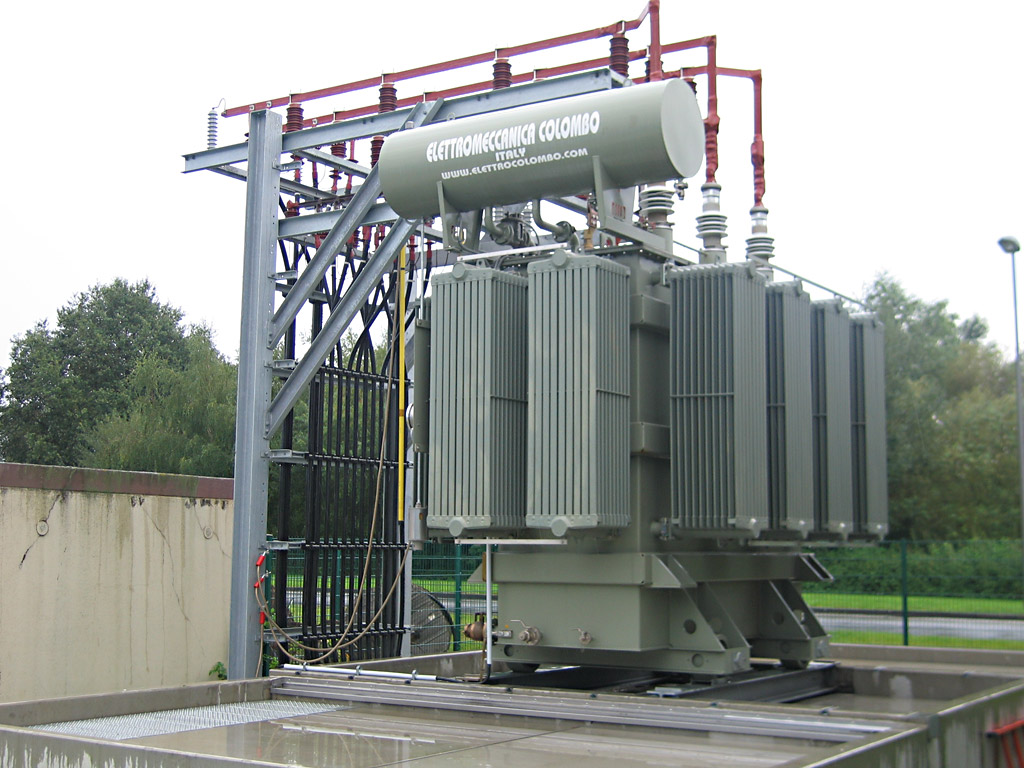

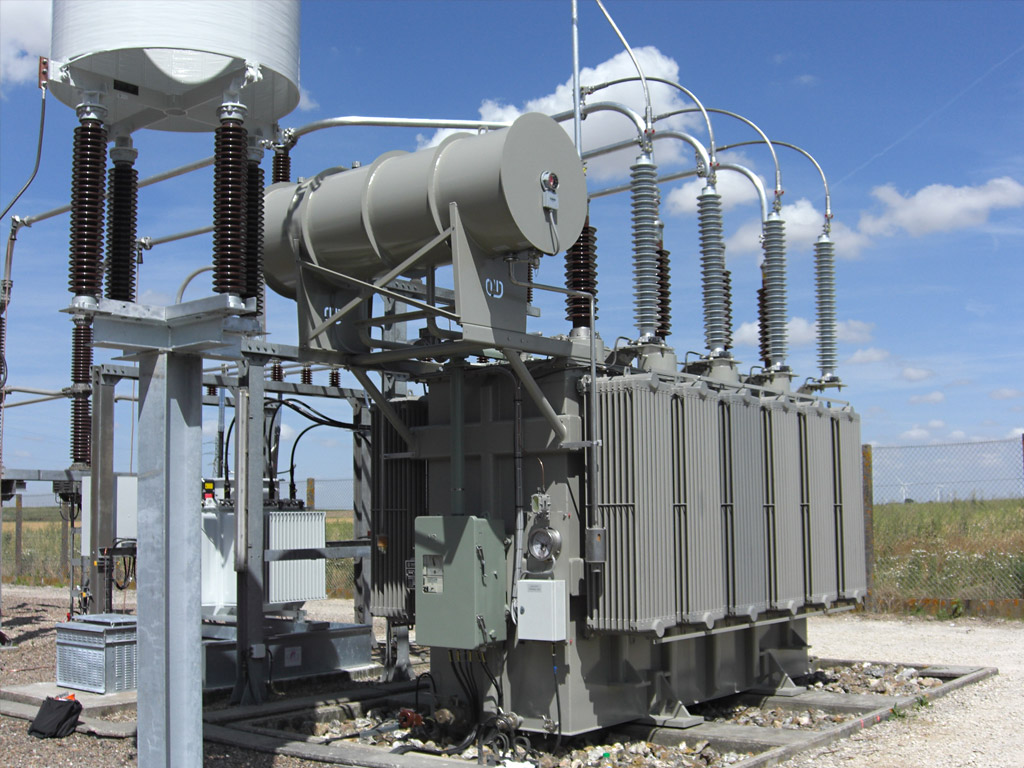

Il raffreddamento avviene con i radiatori del tipo imbullonato staccabile; solo in alcuni casi è utilizzato il tipo saldato. Per incrementare la potenza si utilizzano ventilatori o pompe di circolazione forzata olio. I trasformatori possono operare a una potenza superiore alla nominale in base a quanto definito nelle norme IEC 354.
Quando problemi di dimensione non permettono di spedire il trasformatore con il liquido isolante, la cassa viene riempita con gas inerte; oppure si possono spedire i radiatori ed il conservatore staccati.
Oltre quelli di serie sono previsti accessori specifici, come valvola di sovrappressione, conservatore con membrana, trasformatori amperometrici, immagine termica, cassonetti di protezione, cassetta di centralizzazione etc. La messa in funzione sul luogo di utilizzo può essere fatta con nostro personale specializzato.

  • Caratteristiche tecniche

    PotenzaTensione MTTensione ATFrequenzeNorme
    dai 5 MVA ai 45 MVA ONAN
    (63MVA ONAF)    		 11 / 15 / 20 / 30 / 52 / 70 KV 90, 110, 123, 132, 150 KV 50 - 60 Hz IEC 60076-13 / IEEE 57.12.01



    Oltre ai trasformatori di distribuzione la ELETTROMECCANICA COLOMBO produce trasformatori di potenza sia per usi comuni (abbassamento-elevamento tensione su linee principali, per alimentazione di trasformatori ausiliari, per trasferire in rete la corrente autoprodotta) che per usi specifici (trasformatori industriali, autotrasformatori, trasformatori di isolamento, di avviamento, per prove ). I primi sono normalmente trasformatori alta tensione/media tensione (AT/MT) o media tensione/media tensione (MT/MT) , frequentemente con commutatore sotto carico. Per i trasformatori specifici, grazie ai progressi compiuti dall’elettronica di potenza, è molto frequente l’uso di convertitori (a 6-12-24 impulsi) per l’azionamento di numerosi tipi di macchine (ventilatori, pompe, motori ..).

    Come stabilito dalle norme IEC61378-1 i trasformatori per questi usi vengono da noi progettati tenendo conto del tipo di lavorazione da effettuare, del tipo di convertitore e delle armoniche. La fornitura parte dalla definizione col cliente delle esigenze prestazionali che considerano tutti gli aspetti elettrici e meccanici, i fattori di carico e ambientali, il tipo di servizio, elementi tutti verificati e approfonditi con suggerimenti per il miglior bilanciamento degli aspetti tecnici ed economici.

    La ELETTROMECCANICA COLOMBO ha acquisito una notevole esperienza in questi settori, con una grande quantità di macchine in funzione da anni con prestazioni più che soddisfacenti.

    Per tutti i trasformatori di potenza la capacità tecnologica unita ad un rigoroso sistema qualità certificato ISO 9001 garantiscono un prodotto affidabile con un vita utile in normale condizioni di esercizio di oltre 30 anni.

    Trasformatori con commutatore a vuoto

    Il commutatore a vuoto serve a variare il rapporto di trasformazione sul lato M.T. a trasformatore disattivato e per gradini fissi (ad esempio 2,5%). Se necessario il comando della commutazione può essere rimandato a lato cassa invece che sul coperchio, con attivazione manuale o motorizzata.

    Trasformatori con commutatore sotto carico

    Il commutatore sotto carico serve a variare il rapporto di trasformazione con trasformatori in servizio e fornisce una regolazione continua. Il commutatore sotto carico è attivato da una unità motore. L’albero di comando e un rimando a squadra collegano meccanicamente il motore al commutatore. Un regolatore di tensione automatico viene usato per registrare le variazioni di tensione ed attivare il comando motore. I commutatori sotto carico installati nei nostri trasformatori di potenza sono di concezione tecnicamente molto evoluti.
